MessageSujet: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyJeu 1 Mai 2014 - 16:43

un petit tuto qui peut servir au cas où comment régler l'avance au comparateur sur pompe lucas turbo diesel.
tout d'abord voici l'outil acheté 75 euros sur ebay.

réglage avance pompe lucas avec comparateur 00821

ensuite on place la pige moteur en faisant attention d'être en repère de partout

réglage avance pompe lucas avec comparateur 00721

réglage avance pompe lucas avec comparateur 00622

réglage avance pompe lucas avec comparateur 00528

ensuite on dévisse le bouchon du dessus de pompe

réglage avance pompe lucas avec comparateur 00920

on y place le grand boulon fourni avec dedans

réglage avance pompe lucas avec comparateur 01020

on y visse la partie noire du comparatateur

réglage avance pompe lucas avec comparateur 01617

on y met ensuite le mano je l'ai rentré de moitié sur son logement et on le serre avec sa vis comprise sur le boitier noir

réglage avance pompe lucas avec comparateur 01517

ensuite on enlève les piges moteur et on tourne le moteur en sens inverse et on regarde en même temps le mano qui aura l'aiguille qui va tournée elle aussi.
au moment où l'aiguille ne tourne plus arrêtez vous et revenez doucement en avant jusqu'au moment où l'aiguille commencera à être en contact en bref vous devez être au point le plus proche du moment où elle recommencera à tourner.
à partir de ce moment on desserre la vis du mano et vous le montez ou descendez jusqu à ce que vous alignez les 2 zéro celui en tout petit du milieu et celui du gros cadran, dès que vous avez tout mis à zéro comme sur la photo on est prêt

réglage avance pompe lucas avec comparateur 01319

là préparez la pige moteur dans son compartiment et on fait tourner le moteur jusq'à ce que la pige se vérouille dans le volant moteur et il ne reste plus qu'à lire la valeur sur le cadran.
sur la photo la petite aiguille du milieu est sur 6 et la grande sur 46

réglage avance pompe lucas avec comparateur 02014

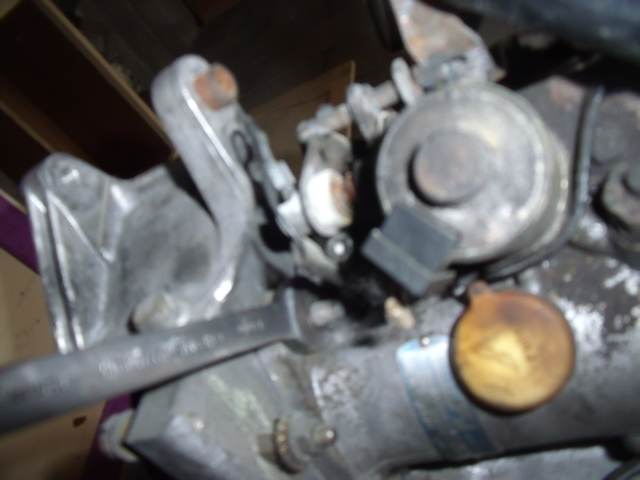

la valeur pompe est de 6.58 on va donc desserrer la pompe , 3 vis de 13 et ne pas oublier la clé made in franckardeche pour celle du dessous au fond

réglage avance pompe lucas avec comparateur 01814

ensuite on tourne la pompe vers le moteur dans mon cas car pas assez d'avance si trop d'avance on tourne dans l'autre sens et on regarde le mano pour pouvoir mettre à la valeur indiquée comme photo

réglage avance pompe lucas avec comparateur 02113

ensuite y a plus qu'à resserrer le tout et voilà, sur une pompe en place je pense que pour la pige moteur il faut enlever le démarreur car inaccessible là il s'agissait d'un moteur atmo déposé celui qu'on à ouvert donc pas de difficulté
voilà espérant que cela vous éclaircira peut être à vérrouillé
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
Jhonndoe
Admin
Admin
Jhonndoe


Messages : 610
Date d'inscription : 27/06/2013
Localisation : Nevers (58)

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyJeu 1 Mai 2014 - 19:36

Sur 2.1 ou peut piger le trou derrière le démarreur sans démontage de ce dernier. Réalisé une pige a l'aide d'un support de rouleau à peinture. Le diamètre correspond bien, tordre l'ensemble pour trouver la bonne forme pour le passer derrière le démarreur.
Après que du bonheur  bounce   mdr chien


Laughing  Avec linux le noyau, avec windaub les pépins   Twisted Evil
Revenir en haut Aller en bas
https://durand-ph.tk:1972
franckardeche

franckardeche


Messages : 3501
Date d'inscription : 20/12/2013
Localisation : st pons 07

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyVen 2 Mai 2014 - 6:17

salut
bon a savoir je vais essayé cela pour voir
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
franckardeche

franckardeche


Messages : 3501
Date d'inscription : 20/12/2013
Localisation : st pons 07

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyVen 2 Mai 2014 - 12:47

le rouleau impossible à passer GRRRRRRRR!!!!!!
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
atpm82

atpm82


Messages : 2549
Date d'inscription : 19/01/2014
Localisation : F 35 grand fougeray

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyVen 2 Mai 2014 - 12:52

si tu laisse le rouleau c'est normal que ça passe pas  :pleurderire: :pleurderire: :pleurderire:


amitié général gilbert  réglage avance pompe lucas avec comparateur Xm_rou10
Revenir en haut Aller en bas
franckardeche

franckardeche


Messages : 3501
Date d'inscription : 20/12/2013
Localisation : st pons 07

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyVen 2 Mai 2014 - 13:19

ah merde c'est pour ça par contre la peinture blanche sur démarreur ça part pas Smile
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
atpm82

atpm82


Messages : 2549
Date d'inscription : 19/01/2014
Localisation : F 35 grand fougeray

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptyVen 2 Mai 2014 - 13:25

réglage avance pompe lucas avec comparateur 3693782033 réglage avance pompe lucas avec comparateur 3693782033 réglage avance pompe lucas avec comparateur 3693782033


amitié général gilbert  réglage avance pompe lucas avec comparateur Xm_rou10
Revenir en haut Aller en bas
Jhonndoe
Admin
Admin
Jhonndoe


Messages : 610
Date d'inscription : 27/06/2013
Localisation : Nevers (58)

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptySam 3 Mai 2014 - 5:17

Pour ceux qui non rien compris? Il faut faire un tuto pour enlever le rouleau du manche, éventuellement pour ceux qui désire garder le rouleau, le tremper dans du vert pomme c'est la couleur qui passe le mieux dans le trou, avec du blanc très difficile


Laughing  Avec linux le noyau, avec windaub les pépins   Twisted Evil
Revenir en haut Aller en bas
https://durand-ph.tk:1972
franckardeche

franckardeche


Messages : 3501
Date d'inscription : 20/12/2013
Localisation : st pons 07

réglage avance pompe lucas avec comparateur Empty
MessageSujet: Re: réglage avance pompe lucas avec comparateur   réglage avance pompe lucas avec comparateur EmptySam 3 Mai 2014 - 8:08

surtout préciser si il faut un rouleau de droitier ou de gaucher  Very Happy Very Happy
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
