AuteurMessage
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 10:51

Bonjour a tous,
Beaucoup d'entre nous, sommes confronté a se problème...
mais par manque de compétence,nous n'arrivons pas a résoudre cette affaire ?
enfin c'est mon cas depuis plus d'un an ! sur une 2.1 td de 2000
Apres avoir réussi a passer la voiture a la valise ( il m'a fallu voir quand même 4 garages)
le dernier a réussi a me diagnostiquer capteur abs avant gauche...
Apres réparation,  le voyant toujours allumé...
repassage a la valise( et a la caisse bien sur !!)
cette fois çi: c'est relais de sécurité du bloc ABS ...
Avant de repasser a la caisse une troisième fois ....
ou se trouve ce relais ?
je sollicite vos compétences pour ne plus voir cet afficheur allumé ,
soit d'une manière  ou d'une autre ! comme m'a dit Gilbert
merci d'avance
url=https://servimg.com/view/15996187/54]Affichage : Antibloqueur  hors service  Dsc02610[/url]

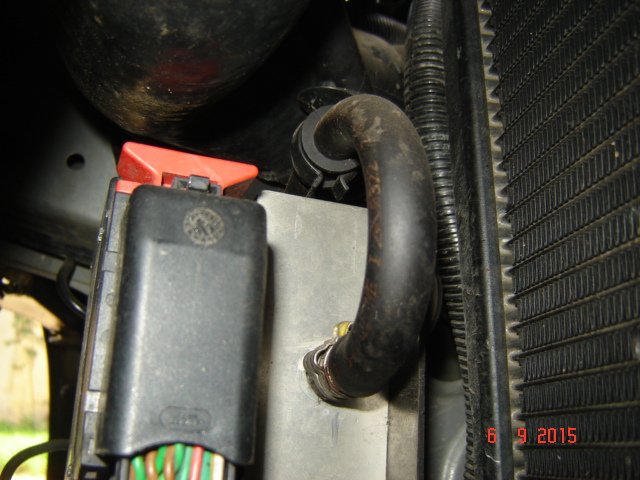

Affichage : Antibloqueur  hors service  Dsc02611
Revenir en haut Aller en bas
franckardeche

franckardeche

Messages : 2696
Date d'inscription : 20/12/2013
Localisation : st pons 07

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 11:07

Salut
sur les systèmes BENDIX le relais est situé sous le capot noir fixé sur le bloc et c'est toujours cette panne à ce jour j'attends des nouvelles pour trouver un relais en remplacement de celui ci par ce que introuvable sur les autres systèmes il paraît qu'il est situé sous la planche là où il y a d'autres relais, mais je ne suis pas sûr car les miennes sont toutes en systèmes Bendix
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
atpm82

atpm82

Messages : 2421
Date d'inscription : 19/01/2014
Localisation : F 82 Moissac

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 11:19

oui il est a coté du bac a batterie j'ai depanner marietout avec du KFcontact


amitié général gilbert Affichage : Antibloqueur  hors service  Xm_rou10
Revenir en haut Aller en bas
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 11:51

atpm82 a écrit:
oui il est a coté du bac a batterie j'ai depanner marietout avec du KFcontact
tu me confirmes ,dessous le bac a batterie et intégré a la broche Electrique
qui alimente le bloc,comme sur ma photo ?
merci
Revenir en haut Aller en bas
DD59200

DD59200

Messages : 3371
Date d'inscription : 23/01/2014
Localisation : TOURCOING. 59200 (NORD)

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 12:36

ericdu39 a écrit:
Bonjour a tous,.........
je sollicite vos compétences pour ne plus voir cet afficheur allumé ,
soit d'une manière  ou d'une autre ! comme m'a dit Gilbert
merci d'avance
url=https://servimg.com/view/15996187/54]

D'une maniere ou d'une autre ?
Enlève l'ampoule de TDB mdr chien


Didier..

PROVERBE :

Il faut toujours viser la lune car même en cas d'échec nous arriverons dans les étoiles......

SOUHAIT :

UN JOUR J'IRAI HABITER EN THÉORIE, PARCEQUE EN THÉORIE TOUT VA BIEN.
Revenir en haut Aller en bas
http://www.ddzen.cmonsite.fr
niagaracity



Messages : 2905
Date d'inscription : 30/10/2013
Localisation : MALVAL

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 12:42

C'est un relais de couleur verte à 6 broches, placé vers le phare gauche au niveau de la traverse. C'est un relais de 50 A.

On peut le remplacer par un relais normal de 50 A (disponible chez CONRAD pour moins de 4 €) en y ajoutant une diode 1N4004 à 1N4007 (1 A et voltage différent de 4004 400 V à 4007 1000 V), cathode soudée sur le commun des contacts et l'anode sur une cosse mâle (cosse poignard pour C I) de 2,8 mm.

Voir schéma :

http://club-generation-xm.forumactif.org/t815-tuto-schema-du-relais-d-abs#9570

A quoi ça sert que le niagaracity se décarcasse à faire des schémas simples si vous ne les regardez pas... mdr chien mdr chien

Affichage : Antibloqueur  hors service  2321118550
Revenir en haut Aller en bas
franckardeche

franckardeche

Messages : 2696
Date d'inscription : 20/12/2013
Localisation : st pons 07

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 12:58

bah moi j'ai mis de la teinture "diode" et ça marche pas mdr chien mdr chien
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
DD59200

DD59200

Messages : 3371
Date d'inscription : 23/01/2014
Localisation : TOURCOING. 59200 (NORD)

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 13:24

Tu n'as peut être pas mis le bonne teinture. Affichage : Antibloqueur  hors service  2302079848
Niagaracity à dit ref : 1N4004 ou 4007  :pleurderire:


Didier..

PROVERBE :

Il faut toujours viser la lune car même en cas d'échec nous arriverons dans les étoiles......

SOUHAIT :

UN JOUR J'IRAI HABITER EN THÉORIE, PARCEQUE EN THÉORIE TOUT VA BIEN.
Revenir en haut Aller en bas
http://www.ddzen.cmonsite.fr
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 14:03

DD59200 a écrit:
ericdu39 a écrit:
Bonjour a tous,.........
je sollicite vos compétences pour ne plus voir cet afficheur allumé ,
soit d'une manière  ou d'une autre ! comme m'a dit Gilbert
merci d'avance
url=https://servimg.com/view/15996187/54]

D'une maniere ou d'une autre ?
Enlève l'ampoule de TDB mdr chien
tu as ma lu le message ....
c'est pas l'ampoule... c'est l'afficheur,
j'habite dans le jura ...mais quand même
comme on dis chez nous...appelle moi con on gagnera du temps ...
merci
Revenir en haut Aller en bas
atpm82

atpm82

Messages : 2421
Date d'inscription : 19/01/2014
Localisation : F 82 Moissac

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 14:12

eric envoi moi ton No VIN F7Y........ et je vais regarder


amitié général gilbert Affichage : Antibloqueur  hors service  Xm_rou10
Revenir en haut Aller en bas
niagaracity



Messages : 2905
Date d'inscription : 30/10/2013
Localisation : MALVAL

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 17:34

Oui mais... Tant que tu n'auras pas changé le relais d'ABS malade en cause, tu auras l'affichage " ANTIBLOQUEUR HORS SERVICE " sur ton afficheur gauche !

Ou alors enlève l'afficheur gauche... mdr chien Affichage : Antibloqueur  hors service  1827619965 Affichage : Antibloqueur  hors service  2302079848 !!!

On te l'as dit ici Affichage : Antibloqueur  hors service  704667695 ... et on dit de moi... Affichage : Antibloqueur  hors service  3693782033 ... mdr chien mdr chien

Affichage : Antibloqueur  hors service  2321118550
Revenir en haut Aller en bas
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 20:10

atpm82 a écrit:
eric envoi moi ton No VIN F7Y........ et je vais regarder
vf7*********271 merci bien
Revenir en haut Aller en bas
DD59200

DD59200

Messages : 3371
Date d'inscription : 23/01/2014
Localisation : TOURCOING. 59200 (NORD)

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyDim 6 Sep 2015 - 20:45

Toujours envoyer tes N° vin en MP, Éric.
J'ai envoyé ton N° à Gilbert. Very Happy


Didier..

PROVERBE :

Il faut toujours viser la lune car même en cas d'échec nous arriverons dans les étoiles......

SOUHAIT :

UN JOUR J'IRAI HABITER EN THÉORIE, PARCEQUE EN THÉORIE TOUT VA BIEN.
Revenir en haut Aller en bas
http://www.ddzen.cmonsite.fr
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyVen 11 Sep 2015 - 21:28

atpm82 a écrit:
eric envoi moi ton No VIN F7Y........ et je vais regarder
le relais du bloc serait'il ici ?
Affichage : Antibloqueur  hors service  Dsc02612
merci
Revenir en haut Aller en bas
atpm82

atpm82

Messages : 2421
Date d'inscription : 19/01/2014
Localisation : F 82 Moissac

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyLun 14 Sep 2015 - 0:27

ben non je le vois pas je pense a un abs teves


amitié général gilbert Affichage : Antibloqueur  hors service  Xm_rou10
Revenir en haut Aller en bas
niagaracity



Messages : 2905
Date d'inscription : 30/10/2013
Localisation : MALVAL

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyLun 14 Sep 2015 - 13:17

Salut !

Affichage : Antibloqueur  hors service  Dsc02610

Affichage : Antibloqueur  hors service  2321118550
Revenir en haut Aller en bas
franckardeche

franckardeche

Messages : 2696
Date d'inscription : 20/12/2013
Localisation : st pons 07

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyLun 14 Sep 2015 - 17:43

Salut
bah nous il était temps car à la sortie montélimar autoroute bouchée si on était partis 1/2 heure plus tard on était dedans
Revenir en haut Aller en bas
http://francktarn.wix.com/passion-xm-turbo-d
Invité
Invité



Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMar 15 Sep 2015 - 18:09

On a passé deux heures pour franchir Lodève. Un cauchemard
Revenir en haut Aller en bas
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMar 15 Sep 2015 - 20:30

niagaracity a écrit:
Salut !

Affichage : Antibloqueur  hors service  Dsc02610

Affichage : Antibloqueur  hors service  2321118550
bonsoir,
pour être vraiment sur, j'ai fais 2 photos plus précises,
le cercle avec la flèche que tu me montre c'est une étiquette Citroën avec des numéros.
merci @+
Affichage : Antibloqueur  hors service  Dsc02710

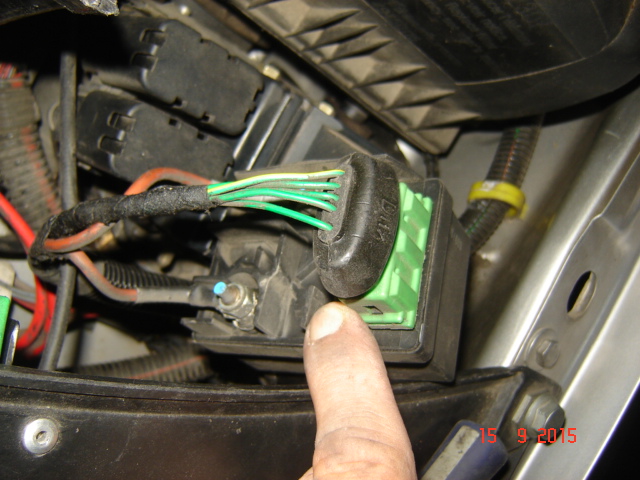

Affichage : Antibloqueur  hors service  Dsc02711
Revenir en haut Aller en bas
niagaracity



Messages : 2905
Date d'inscription : 30/10/2013
Localisation : MALVAL

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMar 15 Sep 2015 - 21:05

Autant pour moi... la photo porte à confusion... pourtant le relais Teves est bien dans ce coin mais... comme il est sur un faisceau un peu long (extrêmement rare chez Citroën) il est possible qu'il soit plus bas !
Revenir en haut Aller en bas
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMer 16 Sep 2015 - 20:23

niagaracity a écrit:
Autant pour moi... la photo porte à confusion... pourtant le relais Teves est bien dans ce coin mais... comme il est sur un faisceau un peu long (extrêmement rare chez Citroën) il est possible qu'il soit plus bas !
tu as raison pour le bloc BENDIX, j'ai pris des photos sur une epave (a vendre pour pièces)
Affichage : Antibloqueur  hors service  Dsc02712

Affichage : Antibloqueur  hors service  Dsc02713

Affichage : Antibloqueur  hors service  Dsc02714

quelqu'un aurait un bloc teves en etat de fonctionnement avec son relais(incorporé) a vendre ?
merci d'avance
Revenir en haut Aller en bas
spencerfd

spencerfd

Messages : 189
Date d'inscription : 30/01/2014
Localisation : le plessier rozainvillers

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMer 16 Sep 2015 - 20:43

oui
c'est bien ce relais vert foncé sur les series 2; sur le bloc c'est le calculateur
sur les series 1 il est directement sur le bloc
Revenir en haut Aller en bas
atpm82

atpm82

Messages : 2421
Date d'inscription : 19/01/2014
Localisation : F 82 Moissac

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMer 16 Sep 2015 - 20:53

salut a tous

ben voilà la panne mais le support du relais est bien malade le serais toi je changerais le support du relais .

amitié gilbert


amitié général gilbert Affichage : Antibloqueur  hors service  Xm_rou10
Revenir en haut Aller en bas
ericdu39



Messages : 16
Date d'inscription : 03/09/2015
Localisation : salins les bains/ jura

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMer 16 Sep 2015 - 21:00

atpm82 a écrit:
salut a tous

ben voilà la panne mais le support du relais est bien malade le serais toi je changerais le support du relais .

amitié gilbert
y'a confusion Gilbert...les photos du modèle bendix ne sont pas celles de ma voiture !!
moi c'est un modèle teves...voir le début(photos) de mes messages...
Revenir en haut Aller en bas
MARMOTTE

MARMOTTE

Messages : 130
Date d'inscription : 07/02/2014
Localisation : grand sud-ouest rhône alpes pour le job !!

Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  EmptyMer 16 Sep 2015 - 22:50

bonjour: Embarassed
ericdu39 que cherche tu exactement un bloc teves avec calculateur intégré ou juste le relais de puissance à 5 broches dont une en 2.8 mm et 4 en 6.3 mm:?: Question


pirat cheers
Revenir en haut Aller en bas
Contenu sponsorisé




Affichage : Antibloqueur  hors service  Empty
MessageSujet: Re: Affichage : Antibloqueur hors service    Affichage : Antibloqueur  hors service  Empty

Revenir en haut Aller en bas

Affichage : Antibloqueur hors service
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Partenaire Commercial "2" MECAQUAD[site hors service]
» Greenspeed hors service?
» Batterie Hors service ! Recovery !!!!
» Changement de batterie
» Ouverture de Bateau Service Aussonne

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Club - Génération - Xm :: L'ATELIER - DES MÉCANOS VIRTUELS À VOTRE ÉCOUTE (OUVERT À TOUTES LES CITROËN) :: Electricité / électronique-
Sauter vers:
